제품 상세 정보:
|
브랜드: | 아틀라스 | 용량: | 5.1m³/분 |
---|---|---|---|
빈도: | 50,60Hz | 전력 공급원: | 전기 |
단계: | 싱글 | 작업 압력: | 4-16바 |
소재: | 알루미늄 합금 | 보증: | 제한된 1년 |
강조하다: | 우수한 성능의 건조기 공기 건조기,CD85 건조기 공기 건조기,단일 단계 건조기 공기 건조기 |

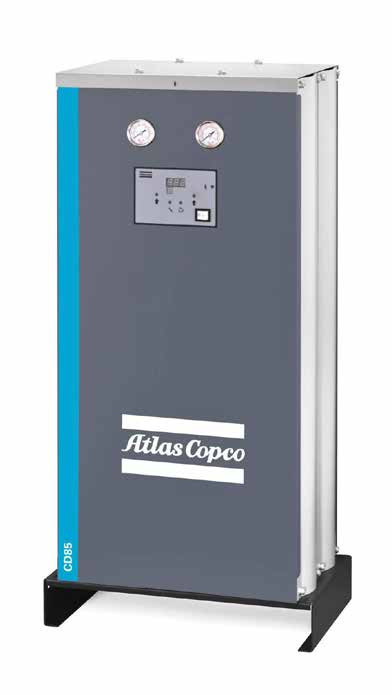

ATLAS CD85 말린 공기 건조기 공기 처리
건조기 건조기는 어떻게 작동합니까?
건조제 건조기는 건조제로 가득 찬 두 개의 탑으로 구성됩니다. 습한 압축 공기는 수분을 흡수하는 물질을 직접 통과합니다.건조제는 건조하기 전에 유한 흡수 용량을 가지고 있습니다.그래서 쌍둥이 타워 디자인은 한 타워가 공기를 건조하고 다른 타워는 재생됩니다.
아틀라스는 두 가지 유형의 건조기를 제공합니다. BD + 시리즈의 붓기 (제로) 정수 건조기와 CD ((+) 시리즈의 무열 건조기 건조기. 차이점은 재생 과정에 있습니다.
1건조하고 있어요
습한 압축 공기는 흡수용 건조제를 통해 아래에서 위로 (1) 흐른다.
2재생
열 없는 건조기 ∼ CD+:
건조탑 출구에서 나오는 건조한 공기는 대기 압력까지 확장되어 포화 된 건조제를 통해 보내지며 흡수 된 수분을 밖으로 밀어냅니다 (2 및 4).
소흡 후, 방출 밸브가 닫히고 용기 다시 압력을 가집니다.
블로어 (제로) 정제 건조기 건조기 BD+:
붓기 (5) 는 주변 공기를 흡수 하고 외부 난방기 (6) 를 통해 붓습니다. 그 후 가열 된 공기는 포화 된 건조제 (2) 를 통해 보내져 흡수 된 수분을 밖으로 밀어냅니다.
3냉각 (BD+)
BD+ 정화:
가열 단계 후, 건조제는 압축 공기를 확장하여 압축 용기의 출구에서
뜨거운 재활성화 타워
BD+는 정화 없이:
가열 단계가 끝나면, 블러는 주변 공기를 흡수하고 다시 활성화 된 타워를 통해 아래에서 위로 보내줍니다.
4교류
재생 후, 건조는 포화탑에서 재생탑으로 전환됩니다 (3).

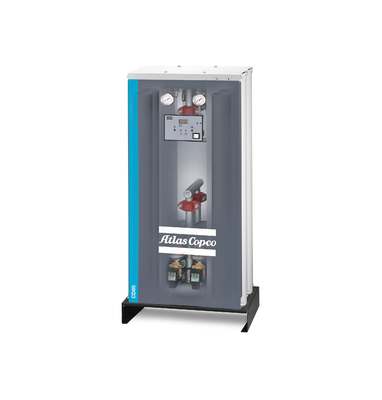

CD85 모듈형 첨단 기술과 뛰어난 성능
1첨단 기술과 뛰어난 성능
• 아틀라스 코프코의 새로운 모듈형 CD+/CD 시리즈 건조기는 압력 용기 없이 고품질의 건조한 공기를 공급합니다.-70°C 이하의 압력 이슬점과 ISO8573-1 표준의 가장 높은 수분 함량 1급을 달성할 수 있습니다.:2010 압축 공기 품질 표준
2- 우수한 성능
• 고품질의 흡수 물질, 신뢰성 높은 흡수 성능, 다양한 작업 조건에 적합
• CD+ 시리즈 표준은 압력 이슬점 -40°C 및 -70°C를 달성합니다.
• CD 시리즈 표준은 -20°C의 압력 이슬점을 달성합니다
3최적의 전자기 밸브
• 고품질의 전자기 밸브, 다른 압력 조건 하에서 건조기의 안정적인 작동을 보장
4- 똑똑하고 친근한 컨트롤러
• 작동 상태를 모니터링하는 LCD 컨트롤러
• 압축기와 동기화되어 압축기 스위치 (부하 및 배하) 상태를 제어 할 수 있습니다.
• 서비스 및 운영 시간 표시 및 경고.
• 맑은 공기 손실을 줄이기 위해 선택적 이슬점 조절 (선택적 이슬점 조절이 필요합니다.)
• 원격 제어로 원격 시작, 중지 및 경보를 달성
5최적화된 공기 흐름 분포
• 전문적 인 유체 기계 분석, 공기 흐름 분배 설계 및 흡수 물질 사용 수명 연장
• 최적화 된 공기 흐름 분배 는 안정 된 압력 이슬점 을 보장 한다
6편리 한 유지 및 관리
• 흡수 물질 을 빨리 교체 하고, 쉽게 채우며, 흡수 물질 이 넘쳐나는 것 을 피 하십시오
• 작동 중 에 흡수 물질 가 분말 되는 것 을 방지 하기 위해 특별히 설계 된 흡수 물질 보호 장치
7폭 넓은 압력 범위
• 표준 제품은 4-10bar로 사용할 수 있습니다. 옵션은 16bar까지 사용할 수 있습니다.
• 압축 공기 손실을 줄이기 위해 다양한 입기 압력을 위한 전문적인 설계
기술 사양
종류 | 작업 압력 | 압력 빗점 조건에서 흐름 속도 처리 | 최대 온도 (환경/입구) | 압력 하락 (필터 없이) | 모터 전력 | 전압 ((50Hz & 60Hz) | 크기 | 무게 | 입구/출구 | |||
L | W | H | ||||||||||
바 | I/s | m3/min | °C | 바 | kw | mm | mm | mm | 1kg | G 나사 가닥 | ||
CD85-20°C | 4-16 | 85 | 5.1 | 46/50 | 0.14 | 0.06 | 230V/1Ph/50Hz&60Hz | 550 | 330 | 1170 | 170 | G 1 |
CD 건조기*: 활성 알루미나, 압력 이슬점 -20°C를 위해 사용할 수 있습니다 (만 CD180/210 선택 압력 이슬점 -40°C)
압력 설명**: 표준 기계는 7~8bar 압축 공기 (한정 사용 범위 4~10bar), 가스를 소비를 줄이기 위해 선택적으로 4/10/13~16bar 정화 노즐
기준 작업 조건: 주변 온도: 25°C
흡입 공기 온도: 35°C
작업 압력: 7bar
극심한 작동 조건: 최대 주변 온도: 46°C
최소 주변 온도: 2°C
최대 공기 흡입 온도: 50°C
