제품 상세 정보:
|
| 소재: | 알루미늄 합금 | 모델: | CD20+-335+ |
|---|---|---|---|
| 브랜드: | 아틀라스 | 냉방 모드: | 세정을 정화하거나 0에 맞추세요 |
| 압력 감소: | 0.2 바(e) 2.9 게이지 PSI | 밸브: | 스테인레스 스틸 밸브 |
| 강조하다: | CD20+아틀라스콥코 공기 건조기,CD335+ 아틀라스콥코 공기 건조기,-70°C 공기 건조기 아틀라스콥코 |
||

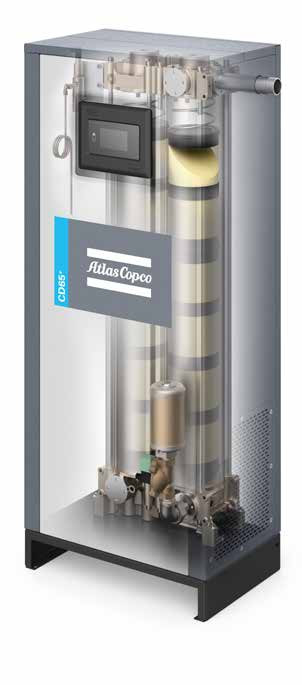

ATLAS CD20+-335+ -70°C 소독 공기 건조기 공기 처리
우리의 카탈로그를 열기 위해 클릭하세요:건조제 + 건조기 + 안트베르프 + 팜플렛 + EN + 2935093945.pdf...
CD 20+-335+
세라데스TM 효율성 및 연속 작동
1세라데스TM
CD 20+-335+는 Atlas가 개발하고 특허를 취득한 혁명적인 CeradesTM 건조제를 사용하는 최초의 건조기입니다. 압축 공기는 고체 건조제를 통해 바로 전달됩니다.느슨한 건조제 구슬을 통해 자신의 길을 밀어 반대그 결과, 여러분은
• 에너지 비용 절감 및 압력 감소
직선, 저항 없는 공기 흐름
• 더 나은 공기 질과 더 긴 서비스 간격
시간이 지남에 따라 크게 붕괴되는 느슨한 건조제보다 오래 지속됩니다.
• 환경 및 건강 보호, 낮은 운영 비용
세라데스TM가 건조제 먼지를 제거하고 ISO 8573-1:2010 클래스 2를 달성하기 위해 필터링 할 필요성을 제거하기 때문에
입자.
• CeradesTM 로 문제 없이 설치 및 연속 작동
수평으로 장착할 수 있습니다.
• 세라데스TM와 같은 작은 크기의 드라이어는 더 높은 공기 흐름을 처리 할 수 있습니다.
2, 고효율 작동
100% 공기 흐름의 연속 작동에서 안정적으로 작동하도록 설계되었습니다. 시장에서 대부분의 드라이어는 70%에서 80%까지 작동하도록 설계되었습니다. 여기에는 -20 °C / -5 °F의 일정한 압력 이슬점이 포함됩니다.-40°C/-40°F,
-70°C/-100°F*로 표준화 됩니다. 압력 이슬점
또한 계절이나 응용 프로그램 변화에 따라 조정됩니다.
*-70°C/100F 분자 필름 건조제를 사용합니다
3, 발전된 에너지 절약
• 이전과 비교하여 최대 70%의 압력 감소
모델
• 표준과 비교하여 15%의 정화 공기 감소
CD 모델
• 선택적 듀 포인트 의존 전환.
건조기는 이슬점 센서에서 측정된 건조제가 포화되었을 때만 다음 타워로 전환합니다. 이 사이클 시간 연장 기간 동안 건조기는 정화 공기를 소비하지 않습니다.에너지 사용량을 크게 줄이는.
• 이슬점 은 필요 에 따라 설정 할 수 있습니다.
에너지 소비를 줄이기 위한 응용 프로그램
4,독특한 분포기/밸브 설계
• 큰 파이프 지름은 압력 하락을 최소화하여 발전된 에너지 절감을 제공합니다.
• 전자적으로 작동하는 3/2 밸브는 고장 위험을 줄이고 공기 흐름 변동 중에 신뢰할 수 있는 제어 기능을 제공합니다.배 전환은 무질서한 조건에서도 고작 작동합니다..
• 서비스 개방은 밸브 시스템의 움직이는 부분의 편리한 서비스를 보장합니다.
5, 새 소음 차단 장치 디자인
앞쪽의 큰 소음제와 함께 혁신적인 소음제 시스템은 최소한의 압력 하락과 함께 조용한 성능을 제공합니다.
6, 고급 제어 및 모니터링 시스템
• 최첨단 Elektronikon® 터치 제어 및 모니터링 시스템, 경고 표시, 건조기 종료 및 유지 보수 스케줄.
• 표준 SMARTLINK 원격 모니터링을 통해 공기 시스템 성능을 극대화하고 에너지 절감.
• 듀 포인트 의존 스위칭 표준에 대한 압력 이슬점 센서 Elektronikon® 터치 및 DC1 컨트롤러와 옵션.
7, 서비스 및 유지 보수 친화적
• 콤팩트한 CeradesTM 블록은 빠르고 쉬운 유지보수를 가능하게 합니다.
• 느슨한 건조제는 시간이 지남에 따라 분해되어 공기 시스템에 미세한 먼지를 방출하여 추가적인 필터링과 유지 보수가 필요합니다. 이 먼지는 또한 건강과 환경에 위험합니다.가뭄과 교체 중에 주변 공기 중에 순환하는 동안. 세라데스TM는 이 먼지 문제를 제거합니다.
8, 통합된 입수 필터
• 고효율의 UD+ 사전 필터는 말린 물질의 수명을 늘리기 위해 기름 오염을 방지합니다.
• 낮은 압력 하락을 위해 건조기의 입구에 직접 장착 할 수 있습니다.
• 조립 및 유지보수 가 쉬우며, 추가로 파이프 및 필터 연결이 필요하지 않습니다.
• 미세먼지에 대한 ISO 8573-1: 2010 클래스 2에 도달하려면 후 필터가 필요하지 않습니다. 클래스 1에 도달하려면 PDp + 필터가 권장됩니다.
9, 노즐 정제 세트
재생 압력을 최적화하는 유연성을 제공합니다. 표준은 7 바; 4 바, 5.5 바, 8.5 바, 10 바,11.5bar, 13bar 및 14bar 노즐은 별도의 부품으로 제공됩니다. 10 고급 옵션
• DC1 컨트롤러에 대한 압력 이슬점 센서.
기술 사양
| 종류 |
압력 이슬점 |
입수 용량 100psig |
필터를 제외한 압력 하락 | 필터 크기 | 크기 (L x W x H) | 무게 | |||||||
| 사전 필터 | |||||||||||||
| °C | °F | l/s | m3 /h | cfm | 바 ((e) | psig |
00.01μm 00.01ppm |
1μm | mm | 인치 | 1kg | 1kg | |
| CD 25+ | - 70 | -100 | 25 | 90 | 53 | 0.04 | 0.51 | UD25+ | DDp35+ | 394 x 807 x 1495 | 150.5 x 31.8 x 58.9 | 124 | 273 |
| CD 35+ | - 70 | -100 | 35 | 126 | 74 | 0.07 | 1.06 | UD45+ | DDp35+ | 394 x 827 x 1495 | 15.5 x 32.6 x 589 | 135 | 298 |
| CD 45+ | - 70 | -100 | 45 | 162 | 95 | 0.13 | 1.93 | UD45+ | DDp50+ | 394 x 847 x 1835 | 15.5 x 33.3 x 722 | 158 | 348 |
| CD 55+ | - 70 | -100 | 55 | 198 | 117 | 0.04 | 0.62 | UD60+ | DDp70+ | 564 x 847 x 1495 | 220.2 x 33.3 x 58.9 | 208 | 459 |
| CD 65+ | - 70 | -100 | 65 | 234 | 138 | 0.06 | 0.91 | UD100+ | DDp70+ | 564 x 877 x 1495 | 220.2 x 34.5 x 58.9 | 224 | 494 |
| CD 90+ | - 70 | -100 | 60 | 324 | 191 | 0.13 | 1.93 | UD100+ | DDp130+ | 564 x 907 x 1835 | 220.2x35.7x722 | 266 | 586 |
| CD 110+ | - 70 | -100 | 110 | 396 | 233 | 0.08 | 1.16 | UD140+ | DDp130+ | 734 x 907 x 1495 | 280.9 x 35.7 x 58.9 | 320 | 705 |
| CD 130+ | - 70 | -100 | 130 | 468 | 275 | 0.12 | 1.78 | UD140+ | DDp130+ | 734 x 907 x 1835 | 28.9 x 35.7 x 722 | 375 | 827 |
| CD 165+ | - 70 | -100 | 165 | 594 | 350 | 0.11 | 1.62 | UD180+ | DDp170+ | 929 x 907 x 1835 | 36.6 x 35.7 x 722 | 477 | 1052 |
| CD 195+ | - 70 | -100 | 195 | 702 | 413 | 0.16 | 2.26 | UD220+ | DDp210+ | 929 x 907 x 1835 | 36.6 x 35.7 x 722 | 477 | 1052 |
기준 조건 BD +: ISO 7183에 따른 성능 데이터:2007.
압축기 공기 입수 온도: 35°C/100°F
입구 상대 습도: 100%
기준 조건 BD + ZP (제로 정화):
ISO 7183에 따른 성능 데이터2007.
대기온도: 25°C/77°F
주변 공기의 상대 습도: 60%
