제품 상세 정보:
|
| 소재: | 알루미늄 합금 | 모델: | CD25-260 |
|---|---|---|---|
| 브랜드: | 아틀라스 | 냉방 모드: | 세정을 정화하거나 0에 맞추세요 |
| 압력 감소: | 0.2 바(e) 2.9 게이지 PSI | 밸브: | 스테인레스 스틸 밸브 |
| 강조하다: | CD25 건조제 공기 건조기,CD260 건조제 공기 건조기,건조제 아틀라스콥코 CD25 |
||

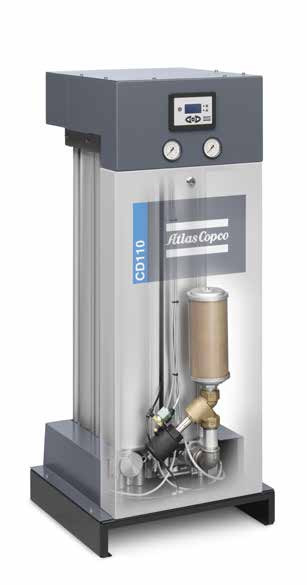

ATLAS CD25-260 소독 공기 건조기 공기 처리
우리의 카탈로그를 열기 위해 클릭하세요:건조제 + 건조기 + 안트베르프 + 팜플렛 + EN + 2935093945.pdf...
건조기 건조기는 어떻게 작동합니까?
건조제 건조기는 건조제로 가득 찬 두 개의 탑으로 구성됩니다. 습한 압축 공기는 수분을 흡수하는 물질을 직접 통과합니다.건조제는 건조하기 전에 유한 흡수 용량을 가지고 있습니다.그래서 쌍둥이 타워 디자인은 한 타워가 공기를 건조하고 다른 타워는 재생됩니다.
아틀라스는 두 가지 유형의 건조기를 제공합니다. BD + 시리즈의 붓기 (제로) 정수 건조기와 CD ((+) 시리즈의 무열 건조기 건조기. 차이점은 재생 과정에 있습니다.
1건조하고 있어요
습한 압축 공기는 흡수용 건조제를 통해 아래에서 위로 (1) 흐른다.
2재생
열 없는 건조기 ∼ CD+:
건조탑 출구에서 나오는 건조한 공기는 대기 압력까지 확장되어 포화 된 건조제를 통해 보내지며 흡수 된 수분을 밖으로 밀어냅니다 (2 및 4).
소흡 후, 방출 밸브가 닫히고 용기 다시 압력을 가집니다.
블로어 (제로) 정제 건조기 건조기 BD+:
붓기 (5) 는 주변 공기를 흡수 하고 외부 난방기 (6) 를 통해 붓습니다. 그 후 가열 된 공기는 포화 된 건조제 (2) 를 통해 보내져 흡수 된 수분을 밖으로 밀어냅니다.
3냉각 (BD+)
BD+ 정화:
가열 단계 후, 건조제는 압축 공기를 확장하여 압축 용기의 출구에서
뜨거운 재활성화 타워
BD+는 정화 없이:
가열 단계가 끝나면, 블러는 주변 공기를 흡수하고 다시 활성화 된 타워를 통해 아래에서 위로 보내줍니다.
4교류
재생 후, 건조는 포화탑에서 재생탑으로 전환됩니다 (3).
CD 25-260 경쟁력 있는 투자 & 탁월한 신뢰성
1, 안정적인 작동
100%의 공기 흐름의 연속적인 작동에서 안정적으로 작동하도록 설계되었습니다. 시장에서 대부분의 드라이어는 70%에서 80%까지 작동하도록 설계되었습니다.이것은 표준으로 -20°C/-5°F 또는 -40°C/-40°F의 일정한 압력 감소점을 포함합니다.압력 이슬점 또한 계절 또는 응용 변경에 따라 조정 할 수 있습니다.
2, 고유 한 분포기 / 밸브 설계
• 큰 파이프 지름은 압력 하락을 최소화하여 발전된 에너지 절감을 제공합니다.
• 전자적으로 작동 하는 3/2 밸브는 고장 위험성을 줄이고 공기 흐름 변동 시 신뢰성 있는 제어 기능을 제공합니다.배 전환은 무질서한 조건에서도 고작 작동합니다..
• 서비스 개방은 밸브 시스템의 움직이는 부품의 간편한 서비스를 보장합니다.
• 지능적 인 필터 설계는 압력 하락, 재생 시간 및 에너지 소비를 최소화합니다.
3,첨단 제어 및 모니터링 시스템
• 23개 언어로 4선 표시
• 서비스 알람 및 일반 알람 리레
• 최대 신뢰성을 보장하기 위해 모든 매개 변수를 모니터링합니다.
• 압축기와 동기화 할 수 있습니다. 압축기가 작동 할 때 켜 / 끄는 것입니다.
• 서비스 표시 (4,000, 8,000 및 40,000 시간) 및 경고.
• 듀 포인트 의존 전환을 위한 선택적 압력 이슬점 센서.
4, 서비스 및 유지 보수 친화적
• 건조제 가구 는 흡수 물질 을 흘리지 않고 빠르게 교체 할 수 있다.
• 압력 진동으로 인해 건조물 가동으로 인한 손상을 방지하기 위해 스프링이 가방을 덮습니다.5 첨부 필터
• 내구성 있는 PD 사전 필터 는 말조제 수명을 늘리기 위해 기름 오염을 방지 하며 공기 파이프에 설치 할 수 있습니다.
• DDp 후 필터는 건조제 먼지와 네트워크 오염으로부터 공기망을 보호하며 공기 파이프에 설치되도록 포함되어 있습니다.
• 공기 파이프에 설치 합니다.
• 조립 및 유지보수 용이함
6, 노즐 정화 세트
가장 낮은 정화 공기 소비를 위해 재생 압력을 최적화하는 유연성을 제공합니다. 표준은 7bar; 4 및 10bar 노즐은 별도의 부품으로 제공됩니다.
7, 고급 옵션
• 빗점 의존 전환에 필요한 압력 이슬점 센서.
• 벽 장착 키트.
기술 사양
| 종류 |
ISO 8573-1 |
압력 이슬점 |
입수 용량 100psig |
필터를 제외한 압력 하락 | 필터 크기 | 크기 (L x W x H) | 무게 | |||||||
| 사전 필터 | ||||||||||||||
| °C | °F | l/s | m3 /h | cfm | 바 ((e) | psig |
00.01μm 00.01ppm |
1μm | mm | 인치 | 1kg | 1kg | ||
| CD 25 | [-:2:-] | -40 | -40 | 25 | 90 | 53 | 0.03 | 0.44 | PD25 | DDp25 | 401 x 620 x 1070 | 150.8 x 24.4 x 42.1 | 87 | 192 |
| CD 35 | [-:2:-] | -40 | -40 | 35 | 126 | 74 | 0.06 | 0.86 | PD45 | DDp45 | 401 x 620 x 1115 | 150.8 x 24.4 x 43.9 | 88 | 194 |
| CD 45 | [-:2:-] | -40 | -40 | 45 | 162 | 95 | 0.11 | 1.55 | PD45 | DDp45 | 401 x 620 x 1285 | 150.8 x 24.4 x 506 | 89 | 218 |
| CD 55 | [-:2:-] | -40 | -40 | 55 | 198 | 117 | 0.17 | 2.48 | PD65 | DDp65 | 401 x 620 x 1465 | 150.8 x 24.4 x 57.7 | 114 | 251 |
| CD 65 | [-:2:-] | -40 | -40 | 65 | 234 | 138 | 0.25 | 3.64 | PD65 | DDp62 | 401 x 620 x 1615 | 150.8 x 24.4 x 636 | 124 | 273 |
| CD 90 | [-:2:-] | -40 | -40 | 90 | 324 | 191 | 0.11 | 1.55 | PD90 | DDp90 | 571 x 620 x 1285 | 220.5 x 24.4 x 506 | 165 | 364 |
| CD 110 | [-:2:-] | -40 | -40 | 110 | 396 | 233 | 0.17 | 2.48 | PD160 | DDp160 | 571 x 620 x 1465 | 220.5 x 24.4 x 57.7 | 197 | 434 |
| CD 130 | [-:2:-] | -40 | -40 | 130 | 468 | 275 | 0.25 | 3.64 | PD160 | DDp160 | 571 x 620 x 1615 | 220.5 x 24.4 x 636 | 211 | 465 |
| CD 165 | [-:2:-] | -40 | -40 | 165 | 594 | 350 | 0.45 | 6.48 | PD215 | DDp215 | 571 x 620 x 1695 | 220.5 x 24.4 x 66.7 | 245 | 540 |
| CD 195 | [-:2:-] | -40 | -40 | 195 | 702 | 413 | 0.25 | 3.64 | PD215 | DDp215 | 738 x 620 x 1615 | 290.1 x 24.4 x 636 | 298 | 657 |
| CD 260 | [-:2:-] | -40 | -40 | 260 | 936 | 551 | 0.49 | 7.16 | PD265 | DDp265 | 738 x 620 x 1915 | 290.1 x 24.4 x 754 | 328 | 723 |
기준 조건 BD +: ISO 7183에 따른 성능 데이터:2007.
압축기 공기 입수 온도: 35°C/100°F
입구 상대 습도: 100%
기준 조건 BD + ZP (제로 정화):
ISO 7183에 따른 성능 데이터2007.
대기온도: 25°C/77°F
주변 공기의 상대 습도: 60%
카탈로그를 열기 위해 클릭하세요:건조제 + 건조기 + 안트베르프 + 팜플렛 + EN + 2935093945.pdf...
