제품 상세 정보:
|
| 표시: | 디지털 | 모델: | OSC 12-2500 |
|---|---|---|---|
| 경보 시스템: | 들을 수 있고 시각적입니다 | 재생 방법: | 무열 또는 가열 |
| 전력 공급원: | 전기 | 단계: | 싱글 |
| 건조 방법: | 건조제 흡수 | 건조제: | 활성 알루미나 |
| 강조하다: | 유지보수 없이 OSC 오일-워터 분리,OSC 오일-워터 분리 |
||

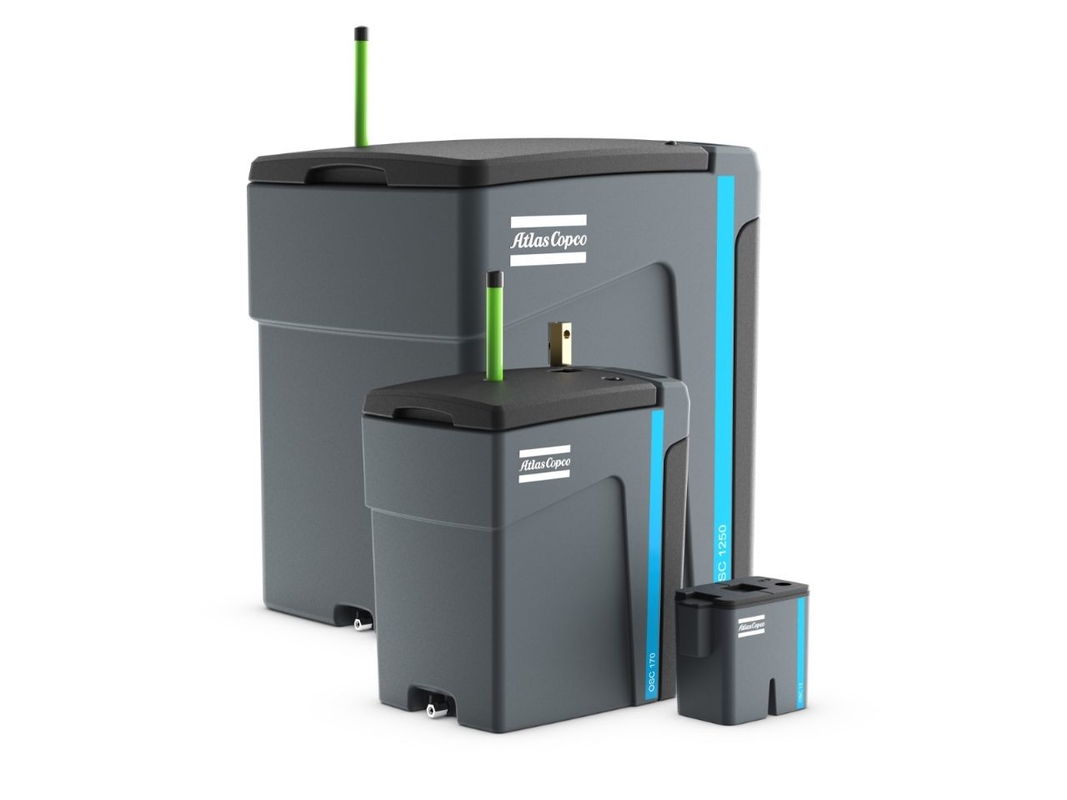

OSC 기름과 물 분리기
공기 압축기 시스템에서 생성 된 기름성 응고물이 처리되지 않고 배수 파이프 시스템에 직접 들어가면 기름은 환경 오염으로 상당한 피해를 줄 것입니다. 따라서콘덴세트 처리 장비의 사용은 환경 책임뿐만 아니라하지만 많은 나라에서도 법과 규정에 의해 의무적으로 요구됩니다.아틀라스 코프코의 새로 설계된 다단계 필터레이션 OSC 오일-워드 분리기 시리즈는 공기 압축기 시스템에서 생성되는 응축 물에서 포함된 오일을 효과적으로 제거 할 수 있습니다., 그리고 응축 물의 잔류 기름 함량은 10ppm까지 감소 할 수 있습니다.OSC는 사실상 유지보수 작업이 무효가 되었다.
효율성
• 폴리프로필렌 과 활성 탄소 를 사용 하여 두 단계 의 필터레이션 방식 으로 여러 가지 기름 을 필터링 하고 제거 할 수 있다
• 유기 점토 의 두 단계 필터 상자 는 더 나은 필터링 효과 를 제공할 수 있다
• 처리 된 응축물의 잔류 기름 함량은 10ppm 또는 5ppm까지 감소하여 규제 요구 사항을 충족시키고 환경 오염 위험을 제거합니다.그리고 배수 시스템으로 직접 배출할 수 있습니다.
신뢰성
• 배수 검사 포트는 배수 기름 제거 효과를 언제든지 확인할 수 있습니다.
• 지표 막대는 필터 재료의 만료 시기를 직관적으로 표시하기 위해 1차 폴리프로필렌 필터 챔버에 표준으로 있습니다.
• 차단 지표는 언제든 응고물 흐름을 모니터링 할 수 있도록 구성되어 있습니다.
• 단순 하고 부식 저항성 구조 설계, 특별한 설치 배열이 필요 없고 설치 가 편리하다
• 필터 재료 패키지는 분리 및 설치가 쉽고 유지 보수 및 교체도 간단합니다.
• 유지보수 및 교체 주기는 4000 시간입니다.
유연성
• OSC12-15 는 일회용 필터 재료를 사용하는 작은 시리즈이며 더 큰 시리즈는 교체 가능한 필터 재료 패키지를 사용합니다.
• OSC12-625는 2단계 필터레이션 설계, OSC1250-2500는 3단계 필터레이션 설계
• OSC2500는 각 단위의 응축물 흐름을 균등하게 분배하기 위해 디버터와 장착되어 있습니다.
효율적인 다단계 필터레이션
1입구 끝
기름 함유 된 응축 물은 단일 또는 여러 개의 입구를 통해 팽창 챔버로 들어가서 분산되고 압력을 감소시킵니다.확산 과정은 큰 고형 입자 불순물을 가로막고 필터링 할 수 있습니다., 이러한 불순물이 뒷 필터 재료의 효과에 영향을 미치지 않도록합니다.
21단계 필터 챔버
기름 함유 된 응축 물 은 폴리 프로필렌 필터 물질 을 관통 하고 흐른다. 기름 은 필터 물질 에 의해 포착 되고 흡수 되고 물 은 통과 할 수 있다.응축 물은 필터 물질을 포함하는 방에서 일정 기간 동안 남아있을 것입니다., 그리고 필터링의 두 번째 단계가 시작됩니다. 나머지 기름은 응축 물의 표면에 떠 있으며 필터 재료에 흡수됩니다.
32차 필터 챔버
분리 가능한 필터 재료 상자, 가축화 물에서 작은 기름 방울을 추가로 필터링하고 제거하기 위해 활성 탄소 봉지 또는 유기 점토로 가득
4- 출구
2차 필터 챔버에서 완전히 청소 된 후, 거의 잔유가없는 깨끗한 응축 물은 출구에서 배수 시스템에 직접 안전하게 배출 할 수 있습니다.
기술 매개 변수
| 시스템 유형 | 공기 압축기 + 공기 탱크 + 냉각기 건조기 + 필터에서 배출 된 모든 응축 물 OSC에 들어갑니다. | 공기 압축기 + 공기 탱크 + 필터에서 배출 된 모든 응축 물 OSC에 입력 | 크기 | 무게 | 인터페이스 (BSP 스라인) | |||||||
| 종류 | 처리 흐름 (공기 압축기 FAD 기준) | 처리 흐름 (공기 압축기 FAD 기준) | ||||||||||
| 추운 지역 | 온대 지역 | 열대 | 추운 지역 | 온대 지역 | 열대 | L | W | H | 입구 | 출구 | ||
| m3/min | m3/min | m3/min | m3/min | m3/min | m3/min | mm | mm | mm | 1kg | 인치 | 인치 | |
| OSC12 CARB | 0.96 | 0.72 | 0.36 | 1.20 | 0.90 | 0.54 | 250 | 147 | 216 | 1.2 | 1/4" ((6mm) | 3/8" (~ 10mm) |
| OSC25 CARB | 1.98 | 1.50 | 0.72 | 2.52 | 1.86 | 1.02 | 250 | 147 | 216 | 1.5 | 1/4" ((6mm) | 3/8" (~ 10mm) |
| OSC50 CARB | 4.02 | 3.00 | 1.44 | 3.78 | 3.78 | 2.04 | 390 | 278 | 428 | 5.8 | 2x1/2" | 1/2인치 |
| OSC85 CARB | 6.78 | 5.10 | 2.46 | 8.52 | 6.36 | 3.42 | 397 | 286 | 507 | 7.7 | 2x1/2" | 1/2인치 |
| OSC170 CARB | 13.62 | 10.20 | 4.98 | 16.98 | 12.78 | 6.84 | 490 | 396 | 576 | 13.1 | 2x3/4" | 3/4인치 |
| OSC300 CARB | 24.00 | 18.00 | 8.76 | 30.00 | 22.50 | 12.06 | 583 | 446 | 721 | 25.3 | 2x3/4" | 3/4인치 |
| OSC625 CARB | 49.98 | 37.50 | 18.24 | 62.52 | 46.86 | 25.20 | 692 | 568 | 970 | 45.1 | 2x3/4 | 3/4 |
| OSC1250 CARB | 99.96 | 75.00 | 36.48 | 124.98 | 93.78 | 50.34 | 975 | 782 | 1000 | 86 | 2x3/4" | 3/4인치 |
| OSC2500 CARB | 199.92 | 150.00 | 72.96 | 250.02 | 187.50 | 100.68 | 975 | 1600 | 1000 | 171.9 | 2x3/4 | 3/4인치 |
| OSC12 클레이 | 0.96 | 0.72 | 0.36 | 1.20 | 0.90 | 0.54 | 250 | 147 | 216 | 1.2 | 1/4" ((6mm) | 3/8" (~ 10mm) |
| OSC25 클레이 | 1.98 | 1.50 | 0.72 | 2.52 | 1.86 | 1.02 | 250 | 147 | 216 | 1.5 | 1/4" ((6mm) | 3/8" (~ 10mm) |
| OSC50 클레이 | 4.02 | 3.00 | 1.44 | 3.78 | 3.78 | 2.04 | 390 | 278 | 428 | 5.8 | 2x1/2" | 1/2인치 |
| OSC85 점토 | 6.78 | 5.10 | 2.46 | 8.52 | 6.36 | 3.42 | 397 | 286 | 507 | 7.7 | 2x1/2" | 1/2인치 |
| OSC170 클레이 | 13.62 | 10.20 | 4.98 | 16.98 | 12.78 | 6.84 | 490 | 396 | 576 | 13.1 | 2x3/4" | 3/4인치 |
| OSC300 클레이 | 24.00 | 18.00 | 8.76 | 30.00 | 22.50 | 12.06 | 583 | 446 | 721 | 25.3 | 2x3/4" | 3/4인치 |
| OSC625 클레이 | 49.98 | 37.50 | 18.24 | 62.52 | 46.86 | 25.20 | 692 | 568 | 970 | 45.1 | 2x3/4" | 3/4인치 |
| OSC1250 점토 | 99.96 | 75.00 | 36.48 | 124.98 | 93.78 | 50.34 | 975 | 782 | 1000 | 86 | 2x3/4" | 3/4인치 |
| OSC2500 클레이 | 199.92 | 150.00 | 72.96 | 250.02 | 187.50 | 100.68 | 975 | 1600 | 1000 | 171.9 | 2x3/4" | 3/4인치 |
참고:
1처리 흐름은 10mg/l의 출구 기름 함량에 기초하여 설계되고 계산됩니다.
2기준 노동 조건: 운영 시간 12시간/일
배기 압력 7bar
추운 구역: 주변 온도 15°C
상대 습도 60%
온도 구역: 주변 온도 25°C
상대 습도 60%
열대 지역: 주변 온도 35°C
상대 습도 70%
사용중인 공기 압축기 시스템의 주변 온도 유형에 따라 해당 처리 흐름을 선택한다.
3극심한 작업 조건: 최소 입수 온도: 1°C
최소 주변 온도: 1°C
최대 입수 온도: 75°C
4작동 시간 수정 인수
다른 작동 시간에 OSC 처리 흐름은 다른 수정 요인에 따라 계산되고 수정되어야 합니다.
5분리 성능
처리 후 기름 함량은 5mg/l에 도달해야 하며, OSC 처리 흐름은 두 배로 증가해야 합니다.
6. 공기 압축기는 RIF-N, RS-Ultra 또는 다른 미네랄 오일을 사용합니다. VSD +를 제외한 표준 오일 모델인 CARB 시리즈에서 선택하는 것이 좋습니다.
RXD, Rotor-Foodgrade 또는 다른 합성 오일을 사용하는 공기 압축기는 VSD +의 표준 오일 모델인 CLAY 시리즈에서 선택하는 것이 좋습니다.
