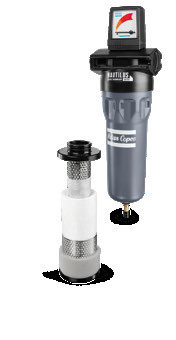

2인 1 압축 공기 필터 UD+시리즈 아틀라스 16 바 오일 콜레싱

아틀라스 Ud+시리즈 압축 공기 필터 고성능 2인1 오일 콜레싱 필터

우리의 카탈로그를 열기 위해 클릭하세요:필터 + 앤트워프 + 팜플렛 + EN+2935093245+20210602.pdf...

최고 에너지 절감력 있는 2인1 오일 합성 필터

UD+ 필터는 효율적으로 압축 공기 흐름의 오일 에어로졸, 습한 먼지 및 물 방울을 줄여 투자, 장비 및 프로세스를 보호합니다.UD+는 두 가지 필터레이션 단계 (DD+와 PD+) 를 하나로 결합합니다., 다양한 애플리케이션의 고품질 요구 사항을 충족시키고 궁극적인 에너지 절감을 제공하는 독특한 기술입니다.

당신 의 유익

에너지 절감 40%
기존 필터 조합보다 40% 더 낮은 압력 감소로 40% 더 높은 에너지 효율이 발생합니다.
순수한 공기
공기의 순수성은 두 개의 필터를 연속으로 사용하면 얻는 것과 같으며, UD+ 필터의 두꺼운 필터 패키지로 인해 발생합니다.
공간을 절약
2인1 필터레이션 개념은 설치 공간과 복잡성을 줄여 UD+ 필터를 특히 공간이 필요한 애플리케이션에 적합하게 만듭니다.
돈 절약
UD + 필터를 설치하여 비교하여 상당한 비용 절감 효과를 누릴 수 있습니다.

성능

UD+
오염물질 오일 에어로졸/습기 먼지
시험 방법 ISO 8573-2:2007, ISO 12500-1:2007
최대 기름 운반량 (mg/m3) * 0.0009
습기 압력 하락 (mbar) 245
원자 서비스 4000시간 또는 1년 후에
물 분해와 함께 시작

* 입수 기름 농도 = 10mg/m3 기름 = 기름 에어로졸 및 액체

교정 요인
입기 압력 (바르) 1 2 3 4 5 6 7 8 10 12 14 16
입구 압력 (psig) 15 29 44 58 72.5 87 102 116 145 174 203 232
교정 인수는 0.38 0.53 0.65 0.75 0.83 0.92 1.00 1.06 1.20 1.31 1.41 1.50

예제
• 작업 압력 3bar (g), 압축 공기 흐름 35l/s
• 선택된 필터의 명목 용량을 요구된 작업 압력에서 해당 수정 인수로 곱하여 작업 압력에서의 용량을 얻습니다.
- 크기 45+: 45 l/s * 0.65 = 29 l/s => 45+ 필터 크기는 충분하지 않습니다.
- 크기 60+: 60 l/s * 0.65 = 39 l/s => 60+ 필터 크기는 선택해야 할 크기입니다.

옵션
• 필터 연결 키트 (9-550 l/s) 를 쉽게 시리즈로 장착합니다.
• 벽에 장착하는 키트는 설치 (9-550 l/s) 를 단순화합니다.
• 빠른 결합은 필터와 배수 또는 오일/물 분리기를 연결합니다.
• 격압 측정기에 설치된 전압 없는 접촉 장치로, 카트리지를 교체하는 것을 원격으로 표시합니다.
• 압축 공기 손실이 없는 전자 EWD 배수 및 경보 기능 (EWD는 9 + - 550 +, 850 + T 및 1100 + T 사이즈에서 선택적입니다.

인증
• ISO 8573-2:2007
• ISO 12500-1:2007
