제품 상세 정보:
|
| 사용: | 산업적 / 상용 | 소재: | 알루미늄 합금 |
|---|---|---|---|
| 워랑리: | 1년 | 색상: | 하얀색 |
| 모터 타입: | GXS160 | 종류: | 건식 스크류 진공 펌프 |
| 빈도: | 50,60Hz | 소음: | <64dB(A) |
| 강조하다: | 낮은 진동 AC 진공 펌프,GXS160 건조 나사 펌프,GXS160 AC 진공 펌프 |
||

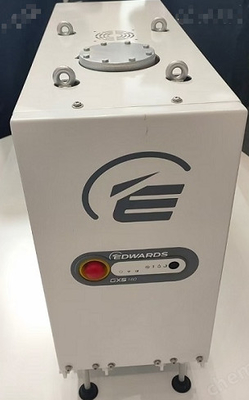

건조 스퀴브 진공 펌프
GXS 160
선택 의 동반자
에드워즈는 95년 이상의 역사와 75년 이상의 제조 경험을 가진 진공 펌프의 설계, 기술 및 제조 분야에서 세계적 리더입니다.
에드워즈는 고객들에게 가치를 가져다주는 결과를 제공하는 것을 믿고 있습니다. 우리의 광범위한 산업 경험을 사용하여 여러분의 문제를 해결하고 적용합니다.가장 혁신적이고 최신 모델링 기술을 사용하여, 우리는 고객에게 가장 신뢰할 수 있고 비용 효율적인 방법으로 최대 성능을 제공하는 시스템 디자인을 제공하기 위해 펌프 구성을 최적화 할 수 있습니다.
GXS 건조 나사 펌프 및 조합
우리의 새로운 GXS 건조 펌프는 진공 성능을 다음 단계로 끌어 올립니다.첨단 온도 제어 및 긴 서비스 간격을 가능하게 합니다., 당신은 장래에도 최고의 펌프 속도와 낮은 운영 비용을 보장합니다.
GXS 혁신적인 나사 기술
1두 개의 끝의 샤프트 지원
• 캔티레버가 아닌 설계는 특히 가혹한 공정에서 극히 낮은 진동과 우수한 시작 신뢰성을 위해 안전한 로터 지원을 제공합니다.
• 우수한 액체 및 분말 처리 능력. 시험 은 5 리터 물 찌개 와 1 킬로그램 미세 분말 찌개 를 처리 할 수 있는 능력 을 입증 합니다.
2베어링 및 윤활
• 기름 으로 윤활 하는 변속기 는 지방 을 제거 하고 주기적 인 유지 보수 의 필요 를 제거 한다
• 첨단 품질의 베어링 및 응용 프로그램 호환성 및 크게 향상 된 수명을 위해 낮은 증기 압력으로 특수 용도의 오일을 사용합니다.
3첨단 셰프트 밀폐 기술
• 기름 차단 래비린트 밀폐가 통합 된 접촉 하지 않는 장수 밀폐 가 매우 효율적 인 밀폐 를 제공합니다.
• 1 분 에 6 리터 의 밀봉 닦기 를 이용 함 으로 인해 변속기 상자 는 오염 으로부터 보호 되고 진공 공간 은 기름 이 없는 상태 로 유지 된다
GXS 부스터
4세계 최고의 모터 및 드라이브 기술
• 전자 구동과 함께 매우 높은 효율의 모터는 어려운 프로세스에 최대 토크 성능을 제공합니다.
• 밀폐 된 모터 는 기름 누출 을 제거 하고 펌프 의 신뢰성 을 향상 시킨다
• 물 냉각 모터 및 드라이브는 서비스 비용을 줄이기 위해 신뢰성 향상과 긴 수명을 제공합니다
5첨단 펌프 메커니즘 설계
• 향상 된 나사형 로터 설계는 더 나은 열 조절 및 가열을 위해 로터 길이를 따라 부드럽고 점진적인 압축을 가져옵니다.
모든 입수 압력에서 최적화된 펌핑
• 통합 된 열 관리 및 독특한 로터 및 스타터 설계 특징은 완전한 농도에서 아르곤 가스 펌핑 능력을 제공합니다.
• 첨단 가공 기술 과 설계 특징 들 을 통해 로터 코팅 의 필요 가 없어지고 있으며, 동시에 탁월 한 최후 진공 성능 을 유지 한다
• 향상 된 제조 기술 및 설계는 소음 억제 장치 없이 낮은 진동과 극히 조용한 작동에 기여합니다.
6뿌리 증폭 메커니즘
• 고효율의 진공 증폭기 설계
• 자동 열 관리로 최대 성능을 위해 최적화
기술 데이터:
| 단위 | GXS 160 | ||
| 최고 펌프 속도 | m3/hr (cfm) | 160(94) | |
| 울트 메테 압력 (청소 없이) | 엠바르 (Torr) | 7x10−3 ((5.3x10−3) | |
| 완전 로드 전력 | @최고 압력 | kW ((hp) | 3.8 ((5.1) |
| 피크 펌프 부하 | kW ((hp) | 5.0(6.7) | |
| 전기 | 공급 옵션 | 고전압 | 380~460V 3Ø 50/60Hz |
| 저전압 | 200-230V 3Ø 50/60Hz | ||
| 연결 | 고전압 | 하팅 한 K 4/4-F | |
| 저전압 | |||
| 진공 접착장 | 입구 | ISO 63 | |
| 배기가스 | NW40 | ||
| 냉각수 | 공급 압력 (max) | 바 ((psig) | 6.9 ((100) |
| 펌프의 DP (min) | 바 ((psig) | 1.0(14.7) | |
| 흐름 @ min DP | l/min ((gal/min) | 4.0(1.1) | |
| 온도 | °C(°F) | 5-40 ((41-104) 모든 변형 | |
| 연결 | 3/8" BSP 남성 (G 3/8") | ||
| 정화 가스* | 압력 | 바 ((psig) | 2.5-6.9 ((36-100) |
| 가벼운 용량 | sl/min | 12 | |
| 중량 | sl/min | 18~52년 | |
| 연결 | 오브를 가진 스와게록*Ø1⁄4"튜브 | ||
| 높은 흐름 정화/용액 류 | 공급 압력 | 바 ((psig) | 2.5-6.9 ((36-100) |
| 제어 밸브 연결 | 스와게록*Ø3/8"튜브 | ||
| 필터 연결 | 1⁄2"NPT 여성 | ||
| 용매 연결 | 3/8"BSP 남성 ((G 3/8") | ||
| 매스 | 1kg (Ibs) | 305 ((672) | |
| 소음 (적절한 배기 파이프가 있는 경우) | dB ((A) | <64 | |
| 오페라 온도 | °C(°F) | 5-40(41-104) | |
| 배기가스 역압 (MAX) | 마바르 (psia) | 1400 ((20) | |
| 시스템 IP 등급 | 표준 | 21D | |
| 윤활 | 종류 | PFPE Drynert®25/ 6 | |
| 부피 | 1 (gal) | 0.7(0.2) | |
| 감시 및 통제 | 표준 | 통제 | 전면 패널"담시보드" 시리즈-RS 232 |
| 감시 | 이더넷 웹 서버 | ||
| 옵션 | 통제 | 평행 MCM 마이크로 TIM | |
| 통제 및 모니터링 | 프로피버스 DP 펌프 디스플레이 터미널 (PDT) |
||
| 감시 | 공작물 | ||
| 펌프 조합 |
가벼운 용량 | Shat Seal Purge 만 | |
| 중급용품 | 셰트 밀폐 정화, 높은 진공 정화,,입구 정화, 가스 밸러스트 변동 및 배기가스 정화 ((배기가스 압력 센서) | ||
| 중급용품 + | 중량 작업, 더해 높은 흐름 정화 / 용매 플러시 | ||
크기 (mm):
A:195(7.68)
B:220 (8.66)
C:285.9(11.26)
D:346.5 ((13.64)
E:879.5 ((34.63)
F:83(3.27)
G:209.4 ((8.24)
H:568 ((22.36)
J:150 (5.9)
K:1092 ((42.99)
L:390(15.35)
M:250(9.84)
