제품 상세 정보:
|
| 색상: | 회색 | 기계 종류: | 석유는 회전식 스크류 공기 압축기를 도입했습니다 |
|---|---|---|---|
| 핵심 부품: | 지탱하는 기어, 모터 | 소재: | 금속 |
| 전력 공급원: | 전기 | 냉각 방법: | 수냉식인 풍랭식 / |
| 지성: | 미네랄 오일/합성 오일 | 작업 압력: | 5.5~10 바 |
| 강조하다: | 아틀라스 스크루 공기 압축기,스마트 주입 기술 나사 공기 압축기,에너지 절감 나사 공기 압축기 |
||

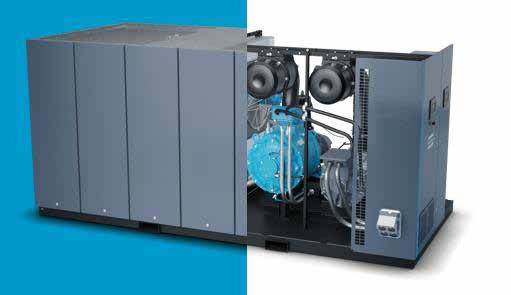

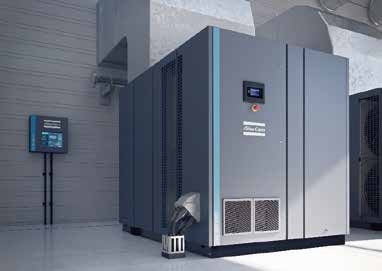

오일 주입 회전 스크류 압축기
GA 90+-315+(VSD+)
GA 200-250 하이브리드+
최고의 신뢰성, 가장 낮은 운영 비용
수익성을 극대화하는 가장 짧은 경로는 운영 비용을 최소화하는 것입니다. 압축기 수명 주기 비용의 최대 80%가 소비하는 에너지에서 발생하므로 이는 명확한 초점이어야 합니다. SmartInjection 지원 압축 요소와 IE4/IE5 이상 등급 모터를 갖춘 Atlas Copco의 GA+ 압축기는 가장 혹독한 환경 조건에서도 길고 문제 없는 수명을 제공하면서 상당한 에너지 절감을 달성하도록 설계되었습니다.
이점:
· 능률
GA+ 압축기의 핵심은 SmartInjection 기술을 탑재한 최첨단 압축 요소와 고효율 오일 냉각 IE4/IE5 이상 모터입니다. 이러한 고효율 구동 장치는 넉넉한 냉각 용량, 낮은 내부 압력 강하, ElektronikonTouch의 정밀한 제어와 결합되어 최적의 효율성을 보장합니다.
· 신뢰할 수 있음
GA+ 압축기의 구동 장치는 IP66 등급으로 환경적 먼지와 습기로부터 완벽하게 보호되어 가장 힘든 조건에서도 안정적으로 작동할 수 있으며 최대 55°C/131°F의 주변 온도에서도 안정적으로 작동할 수 있습니다.
· 쉬운 유지관리
정기적인 유지관리가 필요한 모든 부분은 작동의 편의성을 위해 충분히 고려되어 유지관리에 필요한 시간을 크게 줄입니다. 박스 보드의 독특한 디자인은 장치 내의 모든 구성 요소를 쉽게 사용할 수 있도록 합니다. 동시에 각 구성 요소는 유지관리 가능성을 충분히 고려하여 설계되었으며, 기존 설계에 비해 평균 유지관리 시간이 절반 이상 단축되었습니다.
모든 생활 분야의 응용 프로그램
1. 일반산업
수명 주기 비용 절감
압축 공기는 일상적인 산업 생산에 필수적이며, 그 적용 분야는 다음과 같습니다. 절단, 드릴링, 해머링 및 연삭 공정을 위한 공압 공구; 공압 액추에이터 및 밸브; 환기 시스템; 포장 및 스태킹 장비 및 컨베이어 시스템. GA + 시리즈는 수명 주기 비용을 낮추도록 설계되었습니다.
2. 채굴
혹독한 환경에 적응하다
압축 공기는 광산 산업에 필수적이며, 여기에는 먼지 백 여과, 유지 관리 가스, 환기 가스 및 공압 도구가 포함됩니다. Ga + 시리즈 공기 압축기는 신뢰할 수 있을 뿐만 아니라 혹독한 환경에서도 내구성이 뛰어납니다.
3. 발전소
안정적이고 신뢰할 수 있음
중단 없는 에너지 공급을 보장하기 위해 발전소는 주야로 가동되어야 합니다. 따라서 발전소의 원활한 가동을 위해서는 압축 공기의 지속적인 공급이 필수적입니다. GA + 시리즈 압축기는 실트 퍼징 및 플라이 애시 처리를 위한 안정적인 압축 공기를 제공합니다.
4. 금속 제련
낮은 에너지 효율성
금속 제련 공장에서 계측 가스 및 원자재의 공압 수송 과정에서는 많은 양의 압축 공기가 사용되므로 운영 비용을 줄이기 위한 효과적인 솔루션이 필요합니다. Atlas Copco ga + 시리즈 압축기는 높은 에너지 효율성 덕분에 고객의 운영 비용을 크게 줄여줍니다.
5.시멘트산업
유지관리가 용이하고 관리가 쉽습니다.
시멘트 공장은 많은 양의 압축 공기가 필요하며, 이는 주로 원자재 운송에 사용됩니다. 시멘트 공장에서는 많은 양의 먼지와 수증기가 필연적으로 압축기 성능을 손상시켜 추가 에너지 및 유지 관리 비용이 발생합니다. GA+ 시리즈 압축기는 IP66 보호 수준의 전송 시스템을 갖추고 있어 압축기로 오염 물질이 유입되는 것을 방지할 뿐만 아니라, 오일 코어의 카드형 디자인, 쿨러의 풀형 디자인 등과 같이 유지 관리가 쉽습니다.
능률(두 세계의 장점을 모두 결합)
- 가변속도 드라이브(VSD)
압축기 수명 주기 비용의 80% 이상은 압축기가 소비하는 에너지에 의해 차지됩니다. 게다가 압축 공기의 생성은 공장의 총 전기 요금의 40% 이상을 차지할 수 있습니다. 에너지 비용을 절감하기 위해 Atlas Copco는 압축 공기 산업에서 가변 속도 구동(VSD) 기술을 개척했습니다. VSD는 미래 세대를 위해 환경을 보호하는 동시에 주요 에너지 절감으로 이어집니다. 이 기술에 대한 지속적인 투자 덕분에 Atlas Copco는 시장에서 가장 광범위한 통합 VSD 압축기를 제공합니다.
전설
A = 손실
B = 속도
1=전통적 요소의 총 손실
2 = 총 손실 AC 요소
- VSD 절약
Atlas Copco의 VSD 기술은 모터 속도를 자동으로 조정하여 공기 수요를 면밀히 따릅니다. 이를 통해 최대 35%6의 큰 에너지 절감이 가능합니다. 압축기의 수명 주기 비용은 평균 22%까지 절감할 수 있습니다. 또한 VSD로 시스템 압력을 낮추면 생산 전체에서 에너지 사용량이 극적으로 최소화됩니다.
전설
42%= 에너지
VSD로 35%= 에너지 절감
12%= 투자
11%= 유지관리
- 하이브리드 원칙
Atlas Copco는 고정 주파수 모듈과 주파수 변환 모듈을 혁신적으로 통합한 하이브리드 모터를 출시했는데, 이는 지능형 제어 시스템과 결합되어 고객의 가스 요구에 더욱 정확하게 부응합니다.
- 하이브리드의 장점
당사의 하이브리드 압축기에는 두 개의 구동 장치가 포함되어 있습니다. 하나는 가변 속도이고 다른 하나는 고정 속도 구동 장치입니다. 이는 다음과 같은 많은 이점을 제공합니다.
·두 개의 작은 장치를 사용하는 것에 비해 설치 면적이 작습니다.
·VSD 압축기에 비해 더 높은 턴다운
·에너지 소모 감소
·독립적인 단일 코어 작동
- 더 높은 유연성
두 개의 코어와 컨트롤러를 갖추고 있으므로 고객은 필요에 따라 단일 코어를 실행하거나 하나의 코어가 작동하지 않을 경우 이를 선택할 수 있습니다. 또한 백업 압축기의 크기를 더 작게 할 수 있습니다.
- 듀얼 설정점 및 자동 정지
대부분의 생산 공정은 수요의 변동 수준을 만들어내는데, 이는 다시 저사용 기간에 에너지 낭비를 일으킬 수 있습니다. ElektronikonRunit 컨트롤러를 사용하면 두 가지 다른 설정점 사이를 수동 또는 자동으로 전환하여 저사용 기간에 에너지 사용을 최적화하고 비용을 절감할 수 있습니다.
또한 컨트롤러는 Atlas Copco만의 독특한 제어 알고리즘과 통합되어 있어 모터의 빈번한 시동 및 정지를 피하고, 하역 작업 시간을 최대한 단축하고 운영 비용을 절감합니다.
전설
A = 전력소모량
B = 시간
C = 에너지 절약
- 효율성을 위해 설계된 구성 요소
·SmartInjection은 항상 최고의 효율로 작동할 수 있도록 부품에 필요한 정확한 양의 오일을 공급합니다.
·고효율 IE4(고정속도) 및 lE5(VSD+) 모터.
·통합 에너지 회수 시스템은 통합 모터와 요소 오일 회로에서 최대 78%의 에너지를 회수합니다.
·낮은 온도에서도 에너지 효율을 높이기 위해 듀얼 스피드 또는 VSD 팬을 사용합니다.
- 일렉트로니콘 Mk5 터치
Elektronikon 유닛 컨트롤러는 다양한 조건에서 압축기 및 공기 처리 장비의 성능을 극대화하도록 특별히 설계되었습니다. 당사 솔루션은 에너지 효율 증가, 에너지 소비 감소, 유지 관리 시간 단축, 스트레스 감소 등 주요 이점을 제공합니다. 사용자와 전체 공기 시스템 모두에게 스트레스가 줄어듭니다.
- 옵티마이저 4.0
·과도한 압력 최소화
Optimizer 4.0은 압축기를 시동하고 정지시켜 과도한 압축 공기 생성을 최소화합니다. 사용자 친화적인 인터페이스
여러 압력 대역을 설정하여 비생산적인 시간 등 다양한 상황에 맞춰 압축기 설치를 최적화할 수 있습니다.
·VSD의 전체 이점
Optimizer 4.0을 사용하면 VSD(가변 속도 구동)의 에너지 절감 잠재력을 최대한 활용할 수 있습니다. VSD는 압축 공기 출력이 수요에 비례하도록 VSD를 조절하여 필요 이상의 압력, 과도한 무부하 작동, 에너지 비용 급증을 방지합니다.
·가동 시간 개선
Optimizer 4.0은 압축기 출력 압력이 아닌 시스템 압력을 조절하므로 예상치 못한 시스템 압력 강하로 인한 생산 중단 시간을 효과적으로 제거합니다.
즉, Optimizer 4.0은 필터, 배관, 건조기 등으로 인한 압력 강하를 보상하기 위해 시스템 압력을 자동으로 조정합니다.
또한 Optimizer 4.0에서는 추가 기능과 서비스를 제공하여 에너지 절감 효과가 오랫동안 지속되도록 보장합니다. 설비에 적응이 필요하거나 수요가 변경되는 경우에도 마찬가지입니다.
귀하의 요구 사항에 맞게 맞춤화(GA 압축기가 애플리케이션 요구 사항에 맞게 사용자 지정되도록 다양한 옵션 기능을 사용할 수 있습니다)
- 높은 주변 온도 변형
최대 고온다습한 환경에서 압축기의 안정적이고 지속적인 작동:
·고정 속도 팩의 경우 최대 55C(131F)
·vSD 팩의 경우 최대 50°C(121°F)
- 충격 펄스 모니터링
압축기 요소 및 모터 베어링의 지속적인 SPM "충격 펄스 측정" 모니터링 시스템. 센서는 개별 진동 레벨을 표시하는 ElektronikonR에 연결됩니다.
압축기 시운전 중에 알람 및/또는 종료 수준을 프로그래밍할 수 있습니다. 이 모니터링 시스템을 사용하면 필요할 때 오버홀을 수행하고 예방적 유지 관리를 구성할 수 있으므로 압축기를 더 오래 작동시킬 수 있습니다.
- 에너지 회수
에너지 회수 시스템은 압축기 성능에 부정적인 영향을 주지 않고 압축기에서 열을 따뜻한 물이나 뜨거운 물의 형태로 회수하기 위한 내장형 스테인리스 스틸 열교환기와 온도 조절 시스템으로 구성됩니다.
기술 사양:
GA90+-315+(VSD+) 및 GA200-250 하이브리드+-50HZ
| 유형 | 최대 작동 압력 | 용량 FAD | 모터 전원 설치 | 콘센트 | 무게 | |||||
| 기준 | 전체 기능 | 기준 | 전체 기능 | 기준 | 전체 기능 | |||||
| 공기 냉각(kg) | 수냉(kg) | 공기 냉각(kg) | 수냉(kg) | |||||||
| 없는) | 없는 | 좌우 | 분당 m* | 킬로와트 | ||||||
| GA90+-5.5 | 5.5 | 5.3 | 355 | 21.3 | 90 | G3" | 2721 | 2721 | 2971 | 3001 |
| GA90+-7.5 | 7.5 | 7.3 | 297 | 17.8 | 90 | G3" | 2721 | 2721 | 2971 | 3001 |
| GA90+-8.5 | 8.5 | 8.3 | 283 | 17.0 | 90 | G3" | 2721 | 2721 | 2971 | 3001 |
| GA90+-10 | 10 | 9.8 | 258 | 15.5 | 90 | G3" | 2721 | 2721 | 2971 | 3001 |
| GA110+-5.5 | 5.5 | 5.3 | 425 | 25.5 | 110 | G3" | 2802 | 2852 | 3052 | 3082 |
| GA110+-7.5 | 7.5 | 7.3 | 370 | 22.2 | 110 | G3" | 2802 | 2852 | 3052 | 3082 |
| GA110+-8.5 | 8.5 | 8.3 | 347 | 20.8 | 110 | G3" | 2802 | 2852 | 3052 | 3082 |
| GA110+-10 | 10 | 9.8 | 315 | 18.9 | 110 | G3" | 2802 | 2852 | 3052 | 3082 |
| GA132+-5.5 | 5.5 | 5.3 | 503 | 302 | 132 | G3" | 2885 | 2985 | 3135 | 3215 |
| GA132+-7.5 | 7.5 | 7.3 | 442 | 26.5 | 132 | G3" | 2885 | 2985 | 3135 | 3215 |
| GA132+-8.5 | 8.5 | 8.3 | 417 | 25.0 | 132 | G3" | 2885 | 2985 | 3135 | 3215 |
| GA132+-10 | 10 | 9.8 | 382 | 22.9 | 132 | G3" | 2885 | 2985 | 3135 | 3215 |
| GA160+-7.5 | 7.5 | 7.3 | 527 | 31.6 | 160 | G3" | 2963 | 3063 | 3213 | 3293 |
| GA160+-8.5 | 8.5 | 8.3 | 500 | 30.0 | 160 | G3" | 2963 | 3063 | 3213 | 3293 |
| GA160+-10 | 10 | 9.8 | 458 | 27.5 | 160 | G3" | 2963 | 3063 | 3213 | 3293 |
| GA180+-5.5 | 5.5 | 5.3 | 692 | 41.5 | 180 | 디엔100 | 5741 | 5122 | 6330 | 5731 |
| GA180+-7.5 | 7.5 | 7.3 | 585 | 35.1 | 180 | 디엔100 | 5741 | 5122 | 6330 | 5731 |
| GA180+-8.5 | 8.5 | 8.3 | 557 | 33.4 | 180 | 디엔100 | 5741 | 5122 | 6330 | 5731 |
| GA180+-10 | 10 | 9.8 | 502 | 30.1 | 180 | 디엔100 | 5741 | 5122 | 6330 | 5731 |
| GA200+-5.5 | 5.5 | 5.3 | 835 | 50.1 | 220 | 디엔100 | 5902 | 5284 | 6541 | 5943 |
| GA200+-7.5 | 7.5 | 7.3 | 732 | 43.9 | 220 | 디엔100 | 5902 | 5284 | 6541 | 5943 |
| GA200+-8.5 | 8.5 | 8.3 | 685 | 41.1 | 220 | 디엔100 | 5902 | 5284 | 6541 | 5943 |
| GA200+-10 | 10 | 9.8 | 618 | 37.1 | 220 | 디엔100 | 5902 | 5284 | 6541 | 5943 |
| GA250+-5.5 | 5.5 | 5.3 | 987 | 59.2 | 264 | 디엔100 | 6064 | 5446 | 6703 | 6105 |
| GA250+-7.5 | 7.5 | 7.3 | 870 | 52.2 | 264 | 디엔100 | 6064 | 5446 | 6703 | 6105 |
| GA250+-8.5 | 8.5 | 8.3 | 833 | 50.0 | 264 | 디엔100 | 6064 | 5446 | 6703 | 6105 |
| GA250+-10 | 10 | 9.8 | 750 | 45.0 | 264 | 디엔100 | 6064 | 5446 | 6703 | 6105 |
| GA315+-7.5 | 7.5 | 7.3 | 1037 | 622 | 320 | 디엔100 | 6220 | 5602 | 6859 | 6261 |
| GA315+-8.5 | 8.5 | 8.3 | 1000 | 60.0 | 320 | 디엔100 | 6220 | 5602 | 6859 | 6261 |
| GA315+-10 | 10 | 9.8 | 907 | 54.4 | 320 | 디엔100 | 6220 | 5602 | 6859 | 6261 |
| GA110VSD++-8.5 | 8.5 | 8.3 | 96-393 | 5.8-23.6 | 110 | G3" | 2300 | 2351 | 2550 | 2581 |
| GA110VSD++-10 | 10 | 9.8 | 96-325 | 5.8-19.5 | 110 | G3" | 2300 | 2351 | 2550 | 2581 |
| GA132VSD+-8.5 | 8.5 | 8.3 | 96-468 | 5.8-28.1 | 132 | G3" | 2416 | 2516 | 2666 | 2746 |
| GA132VSD+-10 | 10 | 9.8 | 96-392 | 5.8-23.5 | 132 | G3" | 2416 | 2516 | 2666 | 2746 |
| GA160VSD+-8.5 | 8.5 | 8.3 | 96-557 | 5.8-33.4 | 160 | G3" | 2450 | 2550 | 2700 | 2780 |
| GA160VSD+-10 | 10 | 9.8 | 96-472 | 5.8-28.3 | 160 | G3" | 2450 | 2550 | 2700 | 2780 |
| GA200VSD+-8.5 | 8.5 | 8.3 | 193-774 | 11.5-46.4 | 220 | 디엔100 | 5093 | 4475 | 5732 | 5134 |
| GA200VSD+-10 | 10 | 9.8 | 193-638 | 11.5-383 | 220 | 디엔100 | 5093 | 4475 | 5682 | 5234 |
| GA250VSD+-8.5 | 8.5 | 8.3 | 193-919 | 11.5-55.1 | 264 | 디엔100 | 5194 | 4576 | 5832 | 5303 |
| GA250VSD+-10 | 10 | 9.8 | 193-767 | 11.5-46.0 | 264 | 디엔100 | 5194 | 4576 | 5783 | 5084 |
| GA315VSD+-8.5 | 8.5 | 8.3 | 193-1092 | 11.5-65.5 | 320 | 디엔100 | 5263 | 4645 | 5901 | 5185 |
| GA315VSD+-10 | 10 | 9.8 | 193-924 | 11.5-55.4 | 320 | 디엔100 | 5263 | 4645 | 5901 | 5303 |
| GA 200 하이브리드+-7.5 | 7.5 | 7.3 | 96-755 | 5.8-45.3 | 222 | 디엔100 | 5467 | 4849 | 6105 | 5507 |
| GA 200 하이브리드+-8.5 | 8.5 | 8.3 | 96-715 | 5.8-42.9 | 222 | 디엔100 | 5467 | 4849 | 6105 | 5507 |
| GA 200 하이브리드+-10 | 10 | 9.8 | 96-640 | 5.8-38.4 | 222 | 디엔100 | 5467 | 4849 | 6056 | 5458 |
| GA 250 하이브리드+-7.5 | 7.5 | 7.3 | 96-915 | 5.8-54.9 | 270 | 디엔100 | 5583 | 4964 | 6221 | 5622 |
| GA 250 하이브리드+-8.5 | 8.5 | 8.3 | 96-861 | 5.8-51.7 | 270 | 디엔100 | 5583 | 4964 | 6221 | 5622 |
| GA 250 하이브리드+-10 | 10 | 9.8 | 96-776 | 5.8-46.6 | 270 | 디엔100 | 5583 | 4964 | 6172 | 5573 |
치수:
| 유형 | 엘 | 여 | 시간 | |||
| mm | 인치 | mm | 인치 | mm | 인치 | |
| GA 90+-160+(VSD+) | 2500 | 98.5 | 1785 | 70.3 | 2020 | 79.5 |
| GA 90+-160+(VSD+) FF | 2900 | 114.2 | 1785 | 70.3 | 2020 | 79.5 |
| GA 180+-315+(VSD+) (HYBRID+)(공랭식) | 4390 | 173 | 2090 | 82.3 | 2020 | 79.5 |
| GA 180+-315+(VSD+) (HYBRID+) FF(공랭식) | 5020 | 198 | 2090 | 82.3 | 2020 | 79.5 |
| GA 180+-315+(VSD+) (HYBRID+)(수냉식) | 3760 | 148 | 2090 | 82.3 | 2020 | 79.5 |
| GA 180+-315+(VSD+) (HYBRID+) FF(수냉) | 4390 | 173 | 2090 | 82.3 | 2020 | 79.5 |
