제품 상세 정보:
|
| 기계 종류: | 석유 주입된 스크류 공기 압축기 | 모델: | G26VSD+ FF |
|---|---|---|---|
| 드라이어: | 내장 건조기 | 능력 유행: | 14.5~85.8리터/초 |
| 모터 전력: | 26 kw | 작업 압력: | 4~12.5바 |
| 강조하다: | G26VSD 석유는 회전식 스크류 공기 압축기를 도입했습니다,26 kw 석유 주입된 교차로 스크류 공기 압축기,VSD 아틀라스 코프코 공기 압축기 |
||

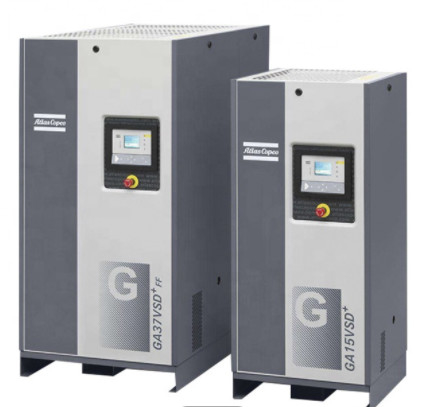

VSD 공기 압축기 Atlas G26VSD+ FF 26kw 스크루 오일 주입 내장 건조기
GA37-110 VSD+.pdf
압축기 효율에 대한 새로운 표준
혁신적
GA26VSD+ 압축기는 ATLAS가 설계한 누출 없는 드라이브 트레인으로GA 30-75 VSD 오일 주입 압축기에서 오일 누출을 방지하는.
똑똑하고 똑똑한
• 공기 압축기에 대한 고유 인버터.
• Atlas에서 개발한 통합 그래픽 컨트롤러, 다양한 운영 조건에 맞게 조정된 제어 로직.
• 검증된 성능과 효율적인 재료 사용으로 모듈형 설계
효율성
• 고정 속도의 압축기와 비교하여 평균 10% 낮은 특정 에너지 요구 (SER) 로 에너지 소비는 일반적으로 빈도 압축기와 비교하여 최소 35% 감소합니다.
• IE4를 평준화 하는 영구 자석 모터와 함께 직접 드라이브를 통해 효율성 손실을 최소화 합니다.
• 압력 및 공기 손실을 최소화하기 위해 센티널 밸브를 사용하여 공기 끝에서 최적화 된 입수 흐름.
내장 건조기
• 건조기가 내장되어 있어, 고객이 돈을 절약하고 더 많은 확신을 얻을 수 있습니다.
신뢰성
• 낮은 유지 보수: 진공 배출기 시스템 (VES) 은 GA 30 -75 VSD를 위해 누출 없는 시스템을 만듭니다.
• 부품의 최대 사용을 보장하기 위해 모듈형 설계로 입증된 내구성.
• W-핀 냉각기 가혹한 환경에서 안정적인 성능을 위해.
똑똑하고 똑똑한 GA26VSD+ FF 내부
내부 영구 자석 (IPM) 모터
• 매우 높은 효율성: IE4의 평준화
• 기름 으로 최적 한 냉각 을 위해 작고 맞춤형 설계
• IP55 (GA 7-22VSD에 대한), IP 66 (GA 30-75VSD에 대한)
• 냉각 에어 흐름 이 필요 하지 않습니다
• 기름으로 윤활한 모터
원소
• 아틀라스 에서 제작
• 강하고 조용하다
• 높은 효율성
직접 구동
• 변속기나 벨트 효율성 손실이 없다
• 콤팩트: 30% 감소
W-fin 냉각 시스템
• W-fin 냉각기 는 혹독 한 환경 에서도 신뢰 할 수 있다
• 축풍기 는 냉각기 의 성능 을 향상 시킨다
Elektronikon ® 컨트롤러
• 통합된 스마트 알고리즘은 시스템 압력과 에너지 소비를 줄입니다.
• 경고 표시, 유지보수 계획 및 온라인 상태 시각화
• 주요 매개 변수 (일, 주, 달) 와 32개 언어 설정의 그래픽 표시
사양
| 압축기 유형 |
압력 변수 (배) |
최대 작업 압력 직장 |
용량 FAD* | 설치된 모터 전력 | 소음 레벨** |
무게 직장 |
무게 작업장 내장 건조기 |
|||
| 바 ((e) | psig | l/s | m3/min | cfm | kw | dB ((A) | 1kg | 1kg | ||
| G26VSD+ FF | 4 | 4 | 58 | 140.8~85.8 | 00.89~5.15 | 310.3~1818 | 26 | 67 | 373 | 490 |
| 7 | 7 | 102 | 140.8~85.3 | 00.89~5.12 | 300.7~180.7 | 26 | 67 | 373 | 490 | |
| 9.5 | 9.5 | 138 | 160.9~77.9 | 10.01~4.68 | 35.7~1651 | 26 | 67 | 373 | 490 | |
| 12.5 | 12.5 | 181 | 160.3~64.1 | 0.98~3.85 | 340.6~1358 | 26 | 67 | 373 | 490 | |
VSD 에너지 절감 35% 이상
아틀라스 GA 변속 속도 드라이브 기술은 자동으로 공기 수요와 밀접하게 일치
모터 회전 속도를 조절하여, 로드/발하 기계에 비해 평균 35%의 에너지 절감 효과를 얻을 수 있습니다.
왜 아틀라스 변속속기 기술을 선택했을까요?
• 넓은 흐름 범위에서 평균 35% 이상의 에너지 절감 (GA 30-75 VSD에 25-100%)
• 통합된 Elektronikon ® 터치 컨트롤러로 모터 회전 속도를 제어합니다.
• 독특한 NEOS 인버터 (GA -75VSD)
• 오일 냉각 iPM 모터는 압축기가 풀 필요 없이 전체 시스템 압력 하에서 시작 / 중지 할 수 있습니다
• 시작 시 최고 전류 징계를 제거합니다.
감시 및 통제의 한 걸음
다음 세대의 Elektronikon ® 운영 체제는 압축기의 효율성과 신뢰성을 높일 수있는 다양한 제어 및 모니터링 기능을 제공합니다.에너지 효율을 극대화하기 위해, Elektronikon ®는 주력 모터를 제어하고 미리 정의된 좁은 압력 대역 내에서 시스템 압력을 조절합니다.
SMARTLINK*: 데이터 모니터링 프로그램
• 압축 공기 시스템을 최적화하고 에너지와 비용을 절감하는 데 도움이되는 원격 모니터링 시스템
• 압축 공기 네트워크에 대한 완전한 통찰력을 제공합니다.
• 문제 가 있을 수 있다는 점 을 미리 경고 함 으로 미리 알 수 있습니다.
* 더 많은 정보를 얻기 위해 지역 판매 담당자에게 문의하십시오.
후속 냉장고
압축 공기는 이 시점에서 여전히 매우 뜨겁습니다. 섭씨 80도 정도입니다. 압축 공기는 압축기 밖으로 나오기 전에 후속 냉각기로 냉각됩니다.냉장고 후의 공기 온도는 25~40도 정도입니다..
공기가 식기 때문에 많은 수증기가 후속 냉장고 내부에 응고되었습니다.이 물은 압축 공기와 함께 압축기의 공기 출구로 이동.
물론 우리는 압축공기 시스템에서 이 모든 물을 원하지 않습니다.
습기 함정
이러한 이유로, 물 함정 (또한 습도 함정, 습도 분리기 또는 응축 함정이라고도합니다).
수소 함정 은 수소 를 압축 공기 로부터 분리 하는 기계적 또는 전기적 버전 이 될 수 있다. 물 은 작은 튜브 를 통해 배수 된다.
압축 공기는 이제 마침내 압축기를 떠납니다.
석유 흐름
하지만 기름은요? 압축 공기/유 혼합물은 분리기로 분리되었는지 기억하세요?
분리 된 기름은 뜨겁습니다. 압축의 열을 흡수하고 섭씨 120도까지 뜨거울 수 있습니다.
기름은 기름 냉각기에 의해 냉각됩니다. 냉각의 양은 온도 조절 밸브에 의해 제어됩니다. 기름이 여전히 차가운 경우, 기름 냉각기는 완전히 우회됩니다. 기름이 매우 뜨겁다면,모든 기름은 기름 냉장고를 통해 인도됩니다온도 조절 밸브가 오일 온도를 조절합니다.
