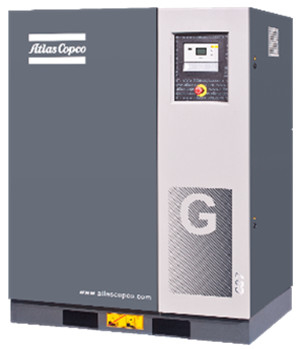

직동 애틀라스 스크루 공기 압축기, 30KW 애틀라스 GA30 VSD

30KW GA VSD30 ATLAS 나사 주파수 변환 공기 압축기

GA37-110 VSD+.pdf

압축기 효율성 의 새로운 표준

지능적이고 똑똑한 GA 30 VSD 내부

아틀라스 GA 7-75 VSD 압축기는 전례 없는 신뢰성과 효율성을 위해 스마트 드라이브와 지능형 제어 기능을 갖추고 있습니다.통합 영구 자석 모터와 독특한 공기 압축기 인버터와 함께그 결과 GA 7-75 VSD는 에너지 소비를 평균적으로 적어도 35% 감소시켜 압축기 산업의 비용 절감과 지속 가능한 성능에 대한 새로운 기준을 설정합니다.

1

내부 영구 자석 (IPM) 모터
• 매우 높은 효율성: IE4의 평준화
• 기름 으로 최적 한 냉각 을 위해 작고 맞춤형 설계
• IP55 (GA 7-22VSD에 대한), IP 66 (GA 30-75VSD에 대한)
• 냉각 에어 흐름 이 필요 하지 않습니다
• 기름으로 윤활한 모터
2
원소
• 아틀라스 에서 제작
• 강하고 조용하다
• 높은 효율성
3
직접 구동
• 변속기나 벨트 효율성 손실이 없다
• 콤팩트: 30% 감소

4

W-fin 냉각 시스템
• W-fin 냉각기 는 혹독 한 환경 에서도 신뢰 할 수 있다
• 축풍기 는 냉각기 의 성능 을 향상 시킨다
5
탄탄한 오일 필터/분리기
• 오일 필터와 통합 된 바이패스 밸브
• 간편 한 유지
6

Elektronikon ® 컨트롤러
• 통합된 스마트 알고리즘은 시스템 압력과 에너지 소비를 줄입니다.
• 경고 표시, 유지보수 계획 및 온라인 상태 시각화
• 주요 매개 변수 (일, 주, 달) 와 32개 언어 설정의 그래픽 표시

7

고유 인버터
• 공기 압축기 에 대한 독특한 인버터 설계
• 비정상적 인 조건 에서 자기 조절

감시 및 통제의 한 걸음
다음 세대의 Elektronikon® 운영 체제는 압축기의 효율성과 신뢰성을 높일 수있는 다양한 제어 및 모니터링 기능을 제공합니다.에너지 효율을 극대화하기 위해, Elektronikon®는 주력 모터를 제어하고 미리 정의된 좁은 압력 대역으로 시스템 압력을 조절합니다.

이중 압력 설정점
대부분의 생산 프로세스는 변동적인 수요를 발생시키고, 그 결과 낮은 사용 기간에 에너지 낭비가 발생할 수 있습니다.당신은 수동 또는 자동으로 에너지 사용을 최적화하고 비용을 줄이기 위해 두 가지 다른 시스템 압력 대역을 만들 수 있습니다.

통합된 절감자 사이클
팬 세이버 사이클은 가벼운 부하의 응용 프로그램에서 팬을 끄면서 에너지 소비를 줄입니다.Elektronikon®가 건조기를 시작하고 중지합니다., 에너지 사용량을 최소화합니다.

주 시간표
탑재된 시계 덕분에 타이머는 매일, 주간, 또는 여러분의 특정 상황과 필요에 완전히 맞게 설정될 수 있습니다.

선택적 복수 압축기 제어기
옵션 복수 압축기 제어기는 시스템 압력과 에너지 소비를 줄이기 위해 간단하고 중앙 집중식 제어 기능을 제공합니다. 최대 2 개의 설치 (EQ2i) 에 한 라이선스 만 필요합니다.4 (EQ4i) 또는 6 (EQ6i) 압축기.

SMARTLINK*: 데이터 모니터링 프로그램
• 압축 공기 시스템을 최적화하고 에너지와 비용을 절감하는 데 도움이되는 원격 모니터링 시스템
• 압축 공기 네트워크에 대한 완전한 통찰력을 제공합니다.
• 문제 가 있을 수 있다는 점 을 미리 경고 함 으로 미리 알 수 있습니다.
* 더 많은 정보를 얻기 위해 지역 판매 담당자에게 문의하십시오.

VSD 에너지 절감 35% 이상

아틀라스 GA 변속 속도 드라이브 기술은 자동으로 모터 속도를 조정하여 공기 수요에 밀접하게 일치합니다.이 결과 로 로딩/발하 기계 와 비교 할 때 평균 35% 의 에너지 절감 이 이루어집니다.

왜 아틀라스 변속속기 기술을 선택했을까요?
• 넓은 흐름 범위에서 평균 35% 이상의 에너지 절감 (GA 30-75 VSD에 25-100%)
• 통합된 Elektronikon ® 터치 컨트롤러로 모터 회전 속도를 제어합니다.
• 독특한 NEOS 인버터 (GA -75VSD)
• 오일 냉각 iPM 모터는 압축기가 풀 필요 없이 전체 시스템 압력 하에서 시작 / 중지 할 수 있습니다
• 시동 중 최고 전류 처벌을 제거합니다.
