아틀라스 코프코 오일 프리 스크루 공기 압축기 ZT/ZR 55-90 (VSD) (FF) 에너지 안전

기름 없는 회전 나사 압축기

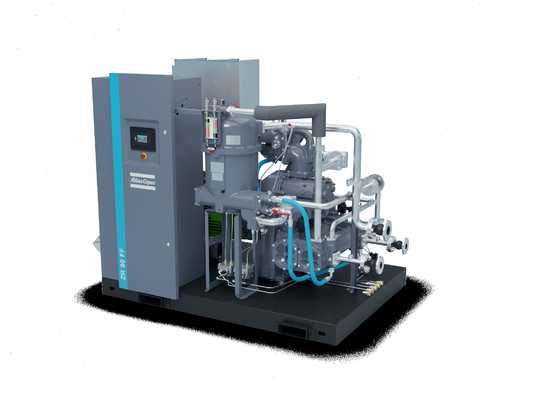

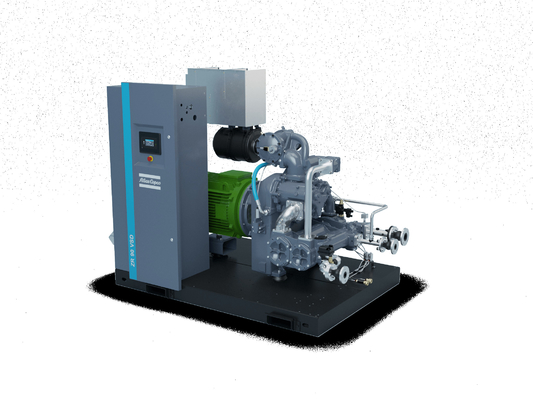

ZR/ZT 55-90 (VSD) (FF)

에너지 효율성, 안전성 및 신뢰성 기준을 설정
최고 생산성 을 얻는 가장 짧은 길 은 적절한 공기 질 의 끊이지 않는 공급 을 유지 하는 동시에 운영 비용 을 최소화 하는 것 이다.아틀라스 코프코 Z 압축기 시리즈는 효율적으로 에너지를 절약하는 데 초점을 맞추고 있습니다제품 안전성 확보 ∙ 오일 없는 기계만 100% 오염 위험을 배제하고 ∙ 최고 수준의 신뢰성을 보장합니다.매년, 최소한의 유지보수 비용, 적은 서비스 개입 및 긴 수리 간격.

장점:

석유 없는 공기 기술 개발의 선구자

ISO 8573-1 CLASS 0 인증은 압축공기를 오염시킬 위험이 없다는 것을 의미합니다.즉, 우리는 기름 없는 제품으로 인한 기름 오염으로 인해 회사에서 어렵게 얻은 전문적인 명성을 손상시키지 않을 것입니다..

최대 에너지 효율
ZR / ZT 즈의 우수한 기름 없는 나사 요소는 높은 자유 공기 전달 (FAD) 과 가장 낮은 에너지 소비의 최적의 조합을 제공합니다.낮은 압력 하락과 극도로 효율적인 드라이브 트레인은 압축기 패키지의 가장 높은 효율을 제공합니다..

가장 완벽한 패키지

ZR/ZT 압축기로, Atlas Copco는 숨겨진 비용 없이 우수한 솔루션을 제공합니다. 완전히 통합된, 사용 준비 된 패키지는 내부 파이프, 냉각기, 모터,윤활 및 제어 시스템완전 기능 버전은 완벽한 최종 제품을 위해 IMD 흡수 건조기를 통합합니다. 설치는 오류가 없으며, 시공 시간이 짧으며 외부 기기 공기가 필요하지 않습니다.그냥 꽂고 달릴 뿐이야.

세계적 존재 - 지역 서비스

Our aftermarket product portfolio is designed to add maximum value for our customers by ensuring the optimum availability and reliability of their compressed air equipment with the lowest possible operating costs우리는 우리의 광범위한 서비스 조직을 통해 이러한 완전한 서비스 보증을 제공합니다. 압축 공기의 리더로서 우리의 위치를 유지합니다.

시스템 최적화
ZR/ZT와 함께, Atlas Copco는 최신 기술을 통합한 최신 디자인으로 만들어진 모든 것을 하나의 표준 패키지로 제공합니다.ZR/ZT의 성능을 더 이상 최적화하거나 단순히 특정 생산 환경에 맞게 조정하기 위해, 선택적 기능이 있습니다.

흐름 차트
프로세스 흐름, 오일 흐름 및 냉각 흐름 - 단계별로

1필터레이션 & 첫 압축

밝은 파란색 흐름은 공기를 나타냅니다. 공기는 공기 정화 장치의 입수 필터를 통해 압축기에 흡수됩니다.그 다음 로드 릴레이션 규제를 관리 하는 통합 블로 오프 밸브와 함께 가속 밸브를 통해 통과.
첫 번째 압축 단계에서는 공기 압력이 중간 압력으로 상승하고 그 후 공기는 인터쿨러에서 냉각됩니다.

2냉각 & 두 번째 압축

간 냉각기 후 공기는 높은 압력 단계에 들어가기 전에 습도 분리 시스템을 통과합니다. 높은 압력 단계에서는 압력이 최종 압력까지 가져옵니다.

3냉각 및 건조

고압 단계의 출구에서의 공기는 두 부분으로 나뉘어집니다.한 부분은 통합 체크 밸브를 가진 펄서 덤퍼를 통해 냉각 후 냉각 장치로 이동하고 습기가 분리되고 배설됩니다.두 번째 부분은 열 압축 MD 건조기의 재생 영역으로 직접 이동합니다.
건조기의 재생 영역에서 뜨거운 공기는 흡수 드럼을 재생하고 재생 냉장고를 통과하여 냉각되고 습기가 분리되고 배출됩니다.. The cold air coming from the regeneration section is then mixed with the cold air from the after-cooler in the nozzle-ejector system before passing through the drying section of the adsorption drum where the moisture is removed. 건조한 공기는 출구 연결 플랜지를 통해 압축기를 떠납니다.

4기름 유동

The yellow flow is the oil path within the compressor where the oil pump sucks oil from the oil sump and pumps it through the oil cooler and a high efficiency filter to give cool clean oil to the bearings and the gears; 그 다음 기름은 다시 변속기 껍질로 흐른다.

기술 사양
ZRZT 55-90 (VSD) (FF) 의 데이터
