제품 상세 정보:
|
| 소재: | 알루미늄 합금 | 모델: | BD 100+-300+ |
|---|---|---|---|
| 브랜드: | 아틀라스 | 냉방 모드: | 세정을 정화하거나 0에 맞추세요 |
| 압력 감소: | 0.2 바(e) 2.9 게이지 PSI | 밸브: | 스테인레스 스틸 밸브 |
| 강조하다: | BD 100+ 건조제 공기 건조기,BD 300+ 건조제 공기 건조기,공기 처리 아틀라스콥코 BD 100+ |
||

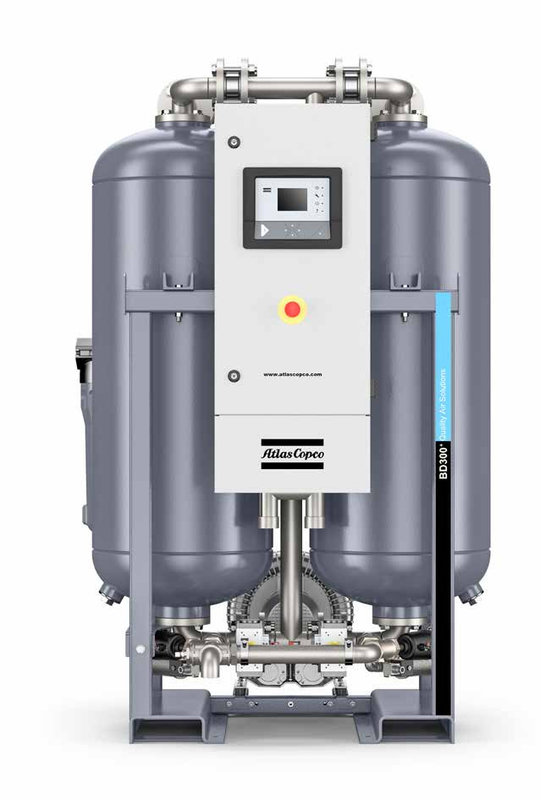

ATLAS BD 100+-300+ 말린 공기 건조기 공기 처리
우리의 카탈로그를 열기 위해 클릭하세요:건조제 + 건조기 + 안트베르프 + 팜플렛 + EN + 2935093945.pdf...
건조기 건조기는 어떻게 작동합니까?
건조제 건조기는 건조제로 가득 찬 두 개의 탑으로 구성됩니다. 습한 압축 공기는 수분을 흡수하는 물질을 직접 통과합니다.건조제는 건조하기 전에 유한 흡수 용량을 가지고 있습니다.그래서 쌍둥이 타워 디자인은 한 타워가 공기를 건조하고 다른 타워는 재생됩니다.
아틀라스는 두 가지 유형의 건조기를 제공합니다. BD + 시리즈의 붓기 (제로) 정수 건조기와 CD ((+) 시리즈의 무열 건조기 건조기. 차이점은 재생 과정에 있습니다.
1건조하고 있어요
습한 압축 공기는 흡수용 건조제를 통해 아래에서 위로 (1) 흐른다.
2재생
열 없는 건조기 ∼ CD+:
건조탑 출구에서 나오는 건조한 공기는 대기 압력까지 확장되어 포화 된 건조제를 통해 보내지며 흡수 된 수분을 밖으로 밀어냅니다 (2 및 4).
소흡 후, 방출 밸브가 닫히고 용기 다시 압력을 가집니다.
블로어 (제로) 정제 건조기 건조기 BD+:
붓기 (5) 는 주변 공기를 흡수 하고 외부 난방기 (6) 를 통해 붓습니다. 그 후 가열 된 공기는 포화 된 건조제 (2) 를 통해 보내져 흡수 된 수분을 밖으로 밀어냅니다.
3냉각 (BD+)
BD+ 정화:
가열 단계 후, 건조제는 압축 공기를 확장하여 압축 용기의 출구에서
뜨거운 재활성화 타워
BD+는 정화 없이:
가열 단계가 끝나면, 블러는 주변 공기를 흡수하고 다시 활성화 된 타워를 통해 아래에서 위로 보내줍니다.
4교류
재생 후, 건조는 포화탑에서 재생탑으로 전환됩니다 (3).
BD 100+-300+
최고 성능과 비용 효율성
1 품질 건조제
• 고 흡수성 실리카 젤 건조제는 다른 건조제보다 reactivation 에너지가 적습니다.
• 수질이 강한 하층 층을 가진 두층 건조제 침대는 고성능 상층을 보호합니다.
• 압력 이슬점 -40°C/-40°F 표준 (-70°C/-100°F 선택)
• 높은 온도 및 일시적인 과부하와 같은 열악한 조건에서도 일관된 성능을 제공하기 위해 최대 30% 추가 건조제.
2 스테인레스 스틸 밸브
액추에이터와 함께 고성능의 스테인레스 스틸 나비 밸브는 긴 수명을 보장합니다.
3 저와트 밀도 난방기
• 스테인레스 스틸 설계는 수명을 연장합니다.
• 히터 는 에너지 효율적 인 설치를 위해 단열 된 파이프 에 설치 됩니다.
• 단열 용기 는 열 손실 을 더 많이 줄이고 전체 효율 을 높이기 위한 옵션 으로 사용 됩니다 ( -70 °C/-100 °F 모델 의 표준).
4 플랜지 연결이 있는 진열 파이프
• 플랑지 파이프 는 유지 보수 를 단순화 하고 누출 위험 을 최소화 한다.
• 파이프 크기는 최대의 에너지 절약을 위해 낮은 압력 하락을 보장하기 위해 최적화됩니다.
5 필터
• 사전 필터 는 말린물 의 수명 을 늘리기 위해 기름 오염 을 방지 한다.
• 후 필터는 건조제 먼지와 네트워크 오염으로부터 공기망을 보호합니다.
• 낮은 압력 하락을 위해 건조기의 입구와 출구에 직접 장착 할 수 있습니다.
• 조립 및 유지보수 가 쉬우며, 추가로 파이프 및 필터 연결이 필요하지 않습니다.
6 첨단 제어 및 모니터링 시스템
• IP54 큐비 안에 장착되어 있어 케이블을 쉽게 연결하고 안전합니다.
• 최대 신뢰성을 보장하기 위해 모든 매개 변수를 모니터링합니다.
7 이슬점 에 의존 하는 전환
• 실제 압력 이슬점 모니터링 (하이그로미터)
• 압력 이슬점 (그리고 경보)
• 건조기는 이슬점 센서에서 측정된 건조제가 포화되었을 때만 다음 타워로 전환합니다. 이 주기 연장 기간 동안 건조기는 정화 공기를 소비하지 않습니다.에너지 사용량을 크게 줄이는.
8 견고하고 콤팩트 한 디자인
• 표준 프레임, 포크리프트 슬롯 및 손잡이를 위한 리프팅 눈.
• 넓은 그릇은 낮은 공기 속도와 더 긴 접촉 시간을 보장합니다.
• 용기를 연결하는 플랜지는 상단 및 하단 껍질에 통합되어 전체 단위 높이를 낮추고 있습니다.
기술 사양
기술 사양
| 종류 | 냉각 모드 | 평균 전력 소비 |
입수 용량 100psig |
필터를 제외한 압력 하락 | 필터 크기 | 크기 (L x W x H) | 무게 | |||||||
| 사전 필터 | ||||||||||||||
| kW | hp | l/s | m3 /h | cfm | 바 ((e) | psig |
00.01μm 00.01ppm |
1μm | mm | 인치 | 1kg | 1kg | ||
| BD 100+ | 정화 | 3 | 4.0 | 100 | 360 | 212 | 0.20 | 2.9 | UD140+ | DDp130+ | 1131 x 896 x 1855 | 45 x 35 x 73 | 394 | 869 |
| BD 150+ | 정화 | 3 | 4.0 | 150 | 540 | 318 | 0.20 | 2.9 | UD180+ | DDp170+ | 1311 x 966 x 1891 | 52 x 38 x 74 | 511 | 1127 |
| BD 185+ | 정화 | 5 | 6.7 | 185 | 666 | 392 | 0.20 | 2.9 | UD220+ | DDp210+ | 1311 x 966 x 1891 | 52 x 38 x 74 | 547 | 1206 |
| BD 250+ | 정화 | 5.5 | 7.4 | 250 | 900 | 530 | 0.20 | 2.9 | UD310+ | DDp310+ | 1444 x 1098 x 1969 | 57 x 43 x 78 | 689 | 1519 |
| BD 300+ | 정화 | 5.5 | 7.4 | 300 | 1080 | 636 | 0.20 | 2.9 | UD310+ | DDp310+ | 1434 x 1123 x 2006 | 56 x 44 x 79 | 777 | 1713 |
| BD 100+ZP | 제로 정화 | 3 | 4.0 | 100 | 360 | 212 | 0.20 | 2.9 | UD140+ | DDp130+ | 1131 x 840 x 1690 | 45 x 33 x 67 | 346 | 763 |
| BD 150+ZP | 제로 정화 | 3.4 | 4.6 | 150 | 540 | 318 | 0.20 | 2.9 | UD180+ | DDp170+ | 1311 x 971 x 1706 | 52 x 38 x 67 | 457 | 1008 |
| BD 185+ZP | 제로 정화 | 5 | 6.7 | 185 | 666 | 392 | 0.20 | 2.9 | UD220+ | DDp210+ | 1311 x 971 x 1706 | 52 x 38 x 67 | 496 | 1093 |
| BD 250+ZP | 제로 정화 | 6.4 | 8.6 | 250 | 900 | 530 | 0.20 | 2.9 | UD310+ | DDp310+ | 1444 x 1002 x 1791 | 57 x 39 x 71 | 632 | 1393 |
| BD 300+ZP | 제로 정화 | 6.4 | 8.6 | 300 | 1080 | 636 | 0.20 | 2.9 | UD310+ | DDp310+ | 1434 x 1088 x 1828 | 56 x 43 x 72 | 736 | 1623 |
기준 조건 BD +: ISO 7183에 따른 성능 데이터:2007.
압축기 공기 입수 온도: 35°C/100°F
입구 상대 습도: 100%
기준 조건 BD + ZP (제로 정화):
ISO 7183에 따른 성능 데이터2007.
대기온도: 25°C/77°F
주변 공기의 상대 습도: 60%
| 종류 |
